ポリビニルアルコール(PVA)ゲルの階層構造の解明
水溶性で生体親和性のよいPVAゲルの階層構造を広角、小角、超小角中性子散乱とレーザー光散乱を用い、Aからμmまでの広い空間スケールで決めました。それにより、μmの相分離構造、nmスケールの高分子網目構造、Aスケールの架橋点である微結晶構造が明らかになりました。
種々の温度(-40℃〜+40℃)で作成した PVAゲルノ外観
Macromolecules,
27
, 5609-5615 (1994)
Macromolecules,
28
, 3168-3174 (1995)
Supramoelcular Science,
5
, 215-221 (1998)
Macromolecules,
32
, 7815-7819 (1999)
Phys. Rev. E,
61
, 2125-2128 (2000)

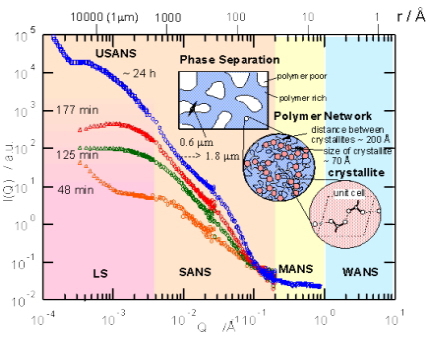

広角、小角、超小角中性子散乱とレーザー光散乱により決めた5桁におよぶPVAゲルの散乱曲線とPVAゲルの構造の模式図
