高分子ブレンド薄膜の相分離と脱濡れ（dewetting)

　ポリスチレン(PS)とポリビニルメチルエーテル(PVME))のブレンド薄膜の相分離と脱濡れを光散乱、光学顕微鏡、AFM、中性子反射率で調べました。

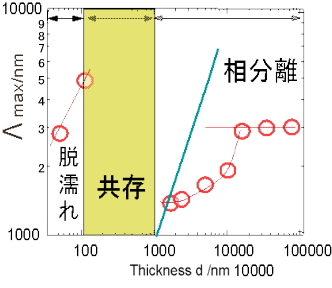

相分離、脱濡れ初期の特性長の膜厚依存性

　膜厚が1μm以上の時は、相分離が優先的に起こり、１００nm以下では脱濡れが優先的に起こる。その中間では両者が共存し、光散乱プロファイルに特性的なピークが観察されない。

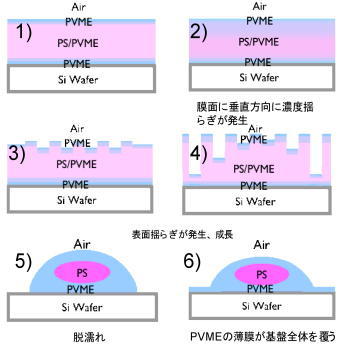

高分子ブレンド薄膜の脱漏れ機構の模式図

　中性子反射率測定により、脱濡れ領域では、その誘導期に膜面に垂直方向に濃度揺らぎが発生していることが分かった。上はその機構の模式図。
