molden

機能概要

Molden は、ab initio パッケージである GAMESS や Gaussian, また 半経験的手法パッケージである Mopac/Ampac から分子密度を表示させるパッケージです。 分子軌道や電子密度、等高線表示、3次元グリッド表示、反応経路、分子振動などの表示が可能です。

利用方法

利用範囲

なし

起動方法

moldenはX Window環境を必要としますので、X Server が起動されてる端末から apfe1 へログインしてください。 そして、module コマンドで molden 実行に必要な環境を設定後、molden コマンドを実行してください。 なお、OpenGL版としては gmolden コマンドも用意されています。

% ssh -C -X apfe1.scl.kyoto-u.ac.jp
Password: xxxx
fe1% module load molden/6.2
Molden 6.2 environment
fe1% molden

バージョンとモジュール名の対応は以下の通りです。

バージョンモジュール名
6.2molden/6.2

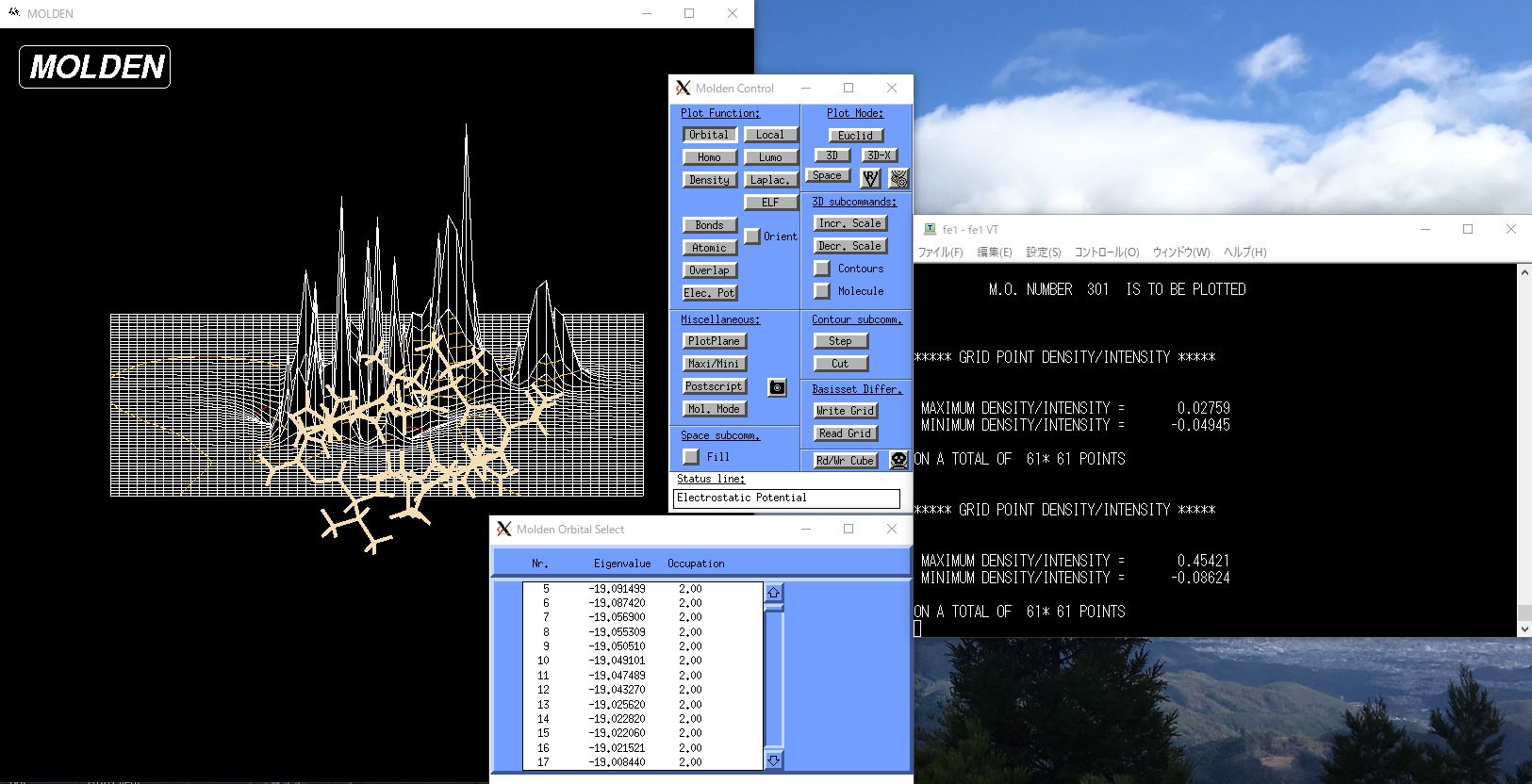

Gaussian 計算結果を使った表示例

マニュアル

関連サイト

Molden (公式ホームページ)
